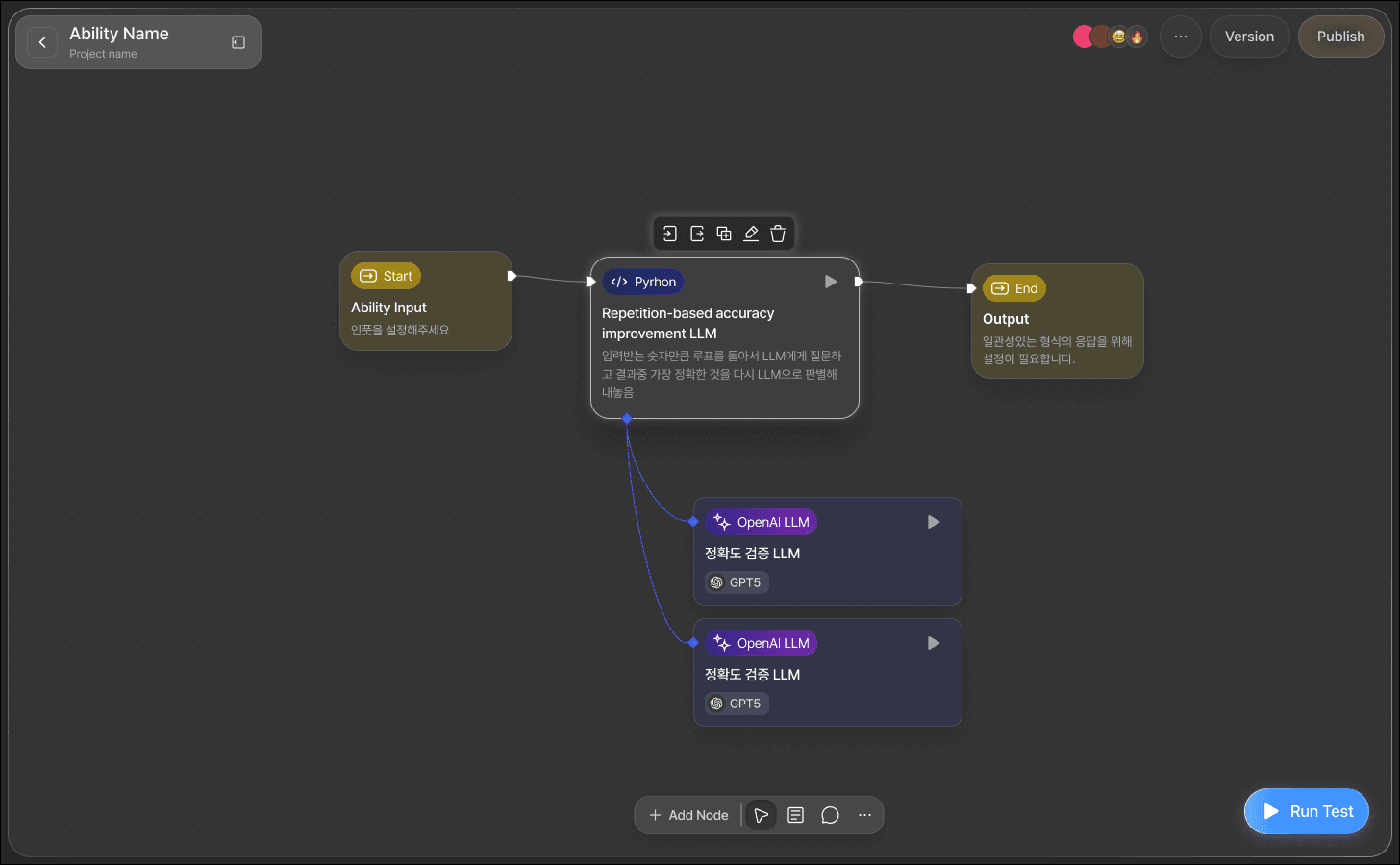

노드의 외부 구조

노드(Node)의 전반적인 역할과 데이터의 입출력 방향을 한눈에 파악할 수 있습니다.

• 노드

  • 노드의 핵심 정보(유형, 제목, 내용)가 표시되는 영역입니다.

• 핀(Pin)

  • 노드의 왼쪽과 오른쪽에 위치하여 데이터를 주고받는 연결점입니다.

    • 인 핀(In-Pin) : 노드 왼쪽에 위치하며, 다른 노드나 외부 시스템에서 데이터를 입력받는 지점입니다.

    • 아웃 핀(Out-Pin) : 노드 오른쪽에 위치하며, 처리된 데이터를 다음 노드나 시스템으로 전달합니다.

    • 함수 핀(Function-Pin) : 함수 기능을 위해 설정할 수 있으며 파이썬(Python) 노드에서 활용합니다.

  • 각 커넥터는 엣지(Edge)로 연결되어 다른 노드와 데이터를 주고받습니다.

노드의 내부 구조

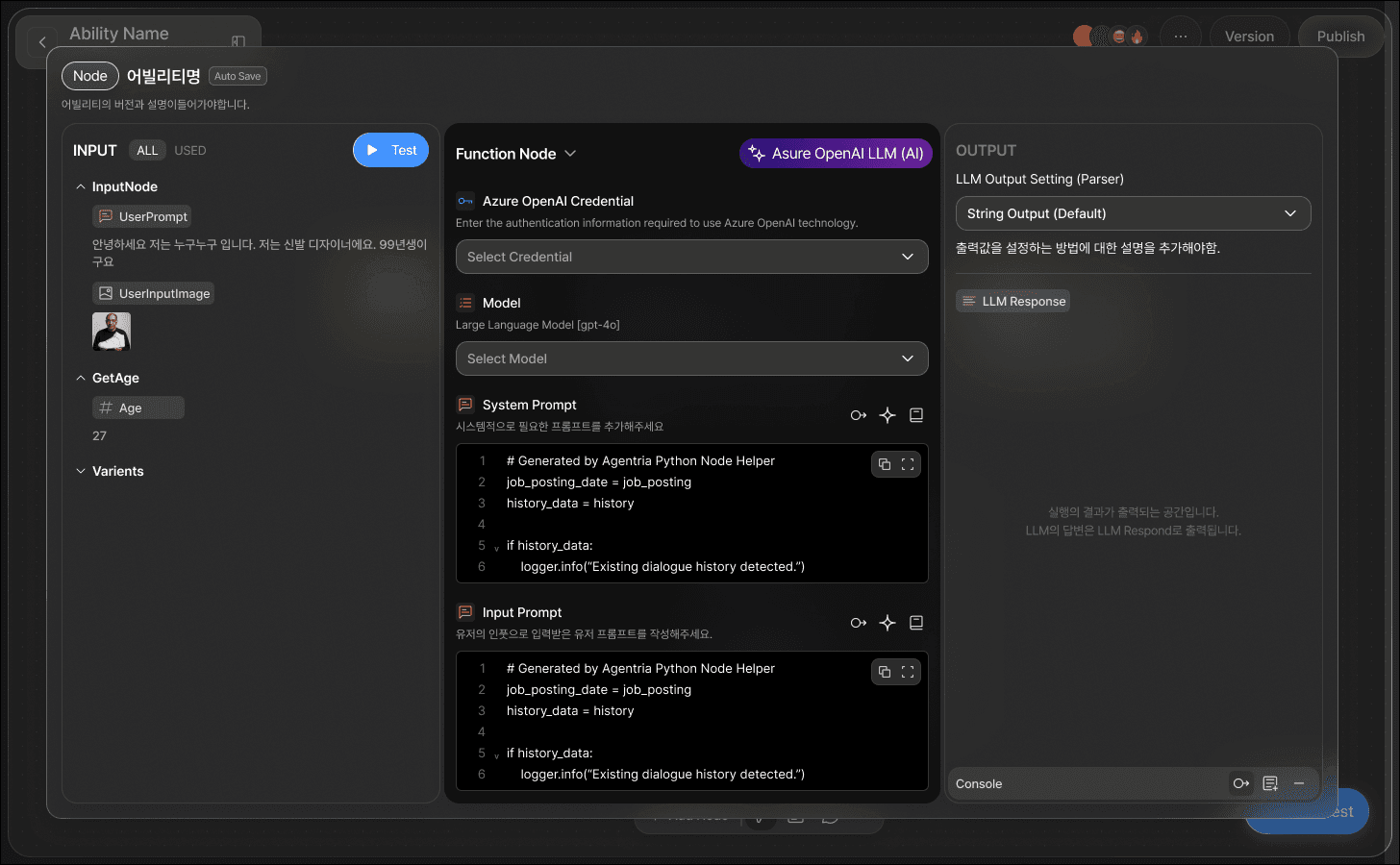

• 캔버스(Canvas)에서 노드를 더블클릭하면 노드의 상세 설정을 위한 노드 편집기(Node Editor)로 진입합니다.

• 필수 노드인 스타트 노드(Start Node)와 엔드 노드(End Node)를 제외한 대부분의 노드는 크게 입력, 설정, 출력의 세 부분으로 나누어 집니다.

• 인풋 영역(Input Section)

  • 인 핀(In-Pin) 을 통해 어떤 데이터를 입력받는지 알 수 있습니다.

• 편집 영역

  • 노드의 핵심 기능을 설정하는 부분입니다. 노드의 종류에 따라 입력하는 내용이 달라집니다.

• 아웃풋 영역(Output Section)

  • 해당 노드가 작업을 마친 후 아웃 핀(Out-Pin) 을 통해 어떤 데이터를 출력할지 정의합니다.
